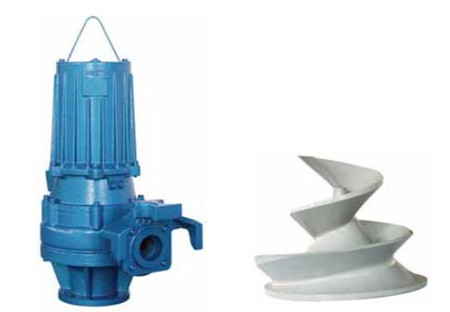

產品簡介

QWL系列潛水螺旋泵是在引進國外先進技術基礎上研制成功的螺旋式無堵塞泵。亞太泵閥有限公司結合多年的設計、制造經驗，經過若干次技術改進，形成了系列化的性能可靠、技術成熟的潛水螺旋泵產品。該產品設計型譜化，具有效率高、防纏繞、無堵塞、高可靠性、自動耦合、自動控制和自動保護等一系列的優點。泵的性能覆蓋面廣，泵與電機共軸，結構緊湊，低噪音，便于現場安裝和維修。

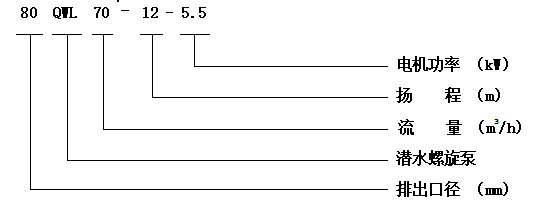

一、型號說明

二、產品特點

1、無堵塞性能顯著

螺旋離心泵葉輪的通徑大，加上導向和螺旋推進作用，使其通過性能很好，可以輸送含固體顆粒及各種長纖維的液體，以及高粘度、高濃度液體，真正做到了無堵塞，不纏繞。

2、低紊流及柔性輸送，無損性好

固液兩相流逐漸向前推進，流動方向無突然變化，流動平穩，其獨特的設計使該泵可以通過脆弱或易損物體而不致令其受損。對水果、蔬菜、絨狀物、含晶狀物的流體，甚至活魚都能輕易輸送。近年來，尤其適合于輸送活性污泥，并可以保持活性污泥的特性。

3、效率高

螺旋離心運動使流體在泵內平滑流動、低紊流，將水力損失降到最低程度，其結果就是直接降低能量消耗，效率高，降低運行費用；減少泵的磨損，降低維修保養費用，減少停工期，節約成本。

4、吸入性能好

停機水位低，低速的選取可以很好地提高水泵的汽蝕性能，即使產生局部汽蝕，泵仍能正常工作。并可抽送含氣的液體，含氣量在15%以下時，泵的性能、振動基本不發生變化。

5、無過載功率曲線

優選的水力設計使得水泵的功率曲線平坦，曲線后部下沉，在正常運行中，不會出現電機過載現象；同時流量——揚程曲線陡斜，相對于揚程變化，流量變化很小，從而能保證水泵平穩地運行。

三、產品適用范圍

QWL系列潛水螺旋泵的核心部件葉輪采用螺旋葉片和離心葉片相結合的一體化結構設計，這種泵是容積泵和離心泵的組合，故稱為螺旋離心泵。主要適用于市政工程、污水處理、造紙、紡織、印染、工農業、醫院、建筑、賓館、飯店等行業，用于輸送帶固體顆粒及各種長纖維的廢水、城市生活污水和雨水，還包括高濃度、高粘度液體的輸送。

四、使用條件

1、輸送介質溫度：0～+1000C；

2、輸送介質PH值為4~10；

3、輸送介質的最高濃度：①紙漿——12%以下；②帶固體污水——13%以下；③泥漿——14%以下；④纖維漿——14%以下；

4、電壓380V、50Hz（其它電壓、頻率可按合同制造）；

5、潛水深度：最深20m。

五、結構說明

QWL系列潛水螺旋泵的水力部分主要有出水蝸殼、吸水口、葉輪組成；出水蝸殼由吸入蓋和蝸殼兩部分組成。吸入蓋部分的葉輪，產生螺旋推進作用，蝸殼部分的葉輪像一般離心泵產生離心作用，葉片進口的銳角部分將雜物導向軸心附近，再利用螺旋作用使之沿軸線推進。

六、訂購須知

①.在合同中應注明確的產品型號、產品名稱、安裝形式、性能參數（流量、揚程、電機功率）和使用電壓；

②.控制柜應注明啟動方式（直接啟動、自耦降壓?jiǎn)?dòng)、可控柜軟啟動）、液位控制方式（浮球液位、壓力變送器數顯液位）、安裝形式（戶外型、戶內型）；

③.如需配端子箱，應注明是控制型，還是接線型；

④.在“供貨范圍”中需由用戶確定的尺寸應及時提供；

⑤.在公司正常供貨長度：7.5kW以下水泵電纜長6m,其余為10m,導軌長為3m,如用戶有特殊要求，請予注明；

⑥.如有其它特殊要求，簽訂合同前請與亞太泵閥銷售部門聯系。
